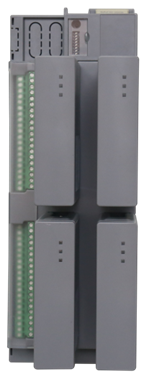

8路电流模拟量输入模块
产品型号:UW5712

UW5712 8路电流模拟量输入模块实现8路0~10mA、0~20mA、4~20mA模拟量输入信号类型选择、程控放大、数据变换、故障诊断、数字滤波、线性校正、工程转换等。


  • 智能调理,支持模拟量8路 0~10mA、0~20mA、4~20mA输入,软件配置类型、全量程高精度;
  • 在线自校正,自动进行环境温度补偿及零点与增益校正,免调校、免维护,断线自动识别;
  • 模块与系统之间完全电气隔离;PhotoMos开关切换扫描通道,通道与通道间完全电气隔离,将外部干扰拒之门外;
  • 模块采用低功耗设计,扩展温度适应范围;
  • 配置组合工业接线端子组,取消机笼、机笼底板、端子板及其连接电缆,方便用户使用与维护;
  • 内置输入表决算法、输入自检和故障报告机制,单重化配置方案。


参数名称

技 术 指 标

通道配置

8

模拟量输入

010mA020mA420mA

模拟量采样

±0.1%F.S.

共模抑制

≥120dB

串模干扰

≥60dB

隔离阻抗

≥20MΩ@ 500V

抗干扰性

EN61000-4-2 (ESD), 等级 3

EN61000-4-3 (RS), 等级 3

EN61000-4-4 (EFT), 等级 3

EN61000-4-5 (Surge), 等级 3

EN61000-4-6 (CS), 等级 3

尺寸

118mm×32mm×112mm

防呆拨码

GXAB

电源功耗

1W

工作温度

-20C70ºC

配套端子座

UW7231通讯模块

UW7573输入输出通用4单元端子座
