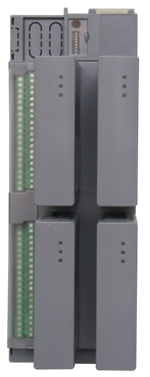

8路热电偶模拟量输入模块
产品型号:UW5713

UW5713 8路热电偶模拟量输入模块实现8路热电偶输入信号类型选择、程控放大、数据变换、冷端补偿、故障诊断、数字滤波、线性校正、工程转换等。


  • 智能调理,支持模拟量8路热电偶信号输入,软件配置热电偶类型(B、K、E、S、T、R、N、J),全量程高精度;
  • 在线自校正,自动进行环境温度补偿及零点与增益校正,免调校、免维护;
  • 模件与系统之间完全电气隔离;PhotoMos开关切换扫描通道,通道与通道间完全电气隔离,将外部干扰拒之门外;
  • 模件采用低功耗设计,扩展温度适应范围;
  • 支持热电偶冷端自动补偿;断偶自动识别,及故障处理;
  • 配置组合工业接线端子组,取消机笼、机笼底板、端子板及其连接电缆,方便用户使用与维护;
  • 内置输入表决算法、输入自检和故障报告机制,单重化配置方案。


参数名称

技 术 指 标

通道配置

8

模拟量输入

电压:020mV0100mV±20mV±100mV

热电偶:BKESTRNJ

模拟量采样

±0.1%F.S.(不含冷端误差)

冷端误差

±2 ºC

共模抑制

≥120dB

串模干扰

≥60dB

隔离阻抗

≥20MΩ@ 500V

抗干扰性

EN61000-4-2 (ESD), 等级 3

EN61000-4-3 (RS), 等级 3

EN61000-4-4 (EFT), 等级 3

EN61000-4-5 (Surge), 等级 3

EN61000-4-6 (CS), 等级 3

尺寸

118mm×32mm×112mm

防呆拨码

GXAC

电源功耗

1.5W

工作温度

-20C70ºC

配套端子座

UW7231通讯模块

UW7573输入输出通用4单元端子座
