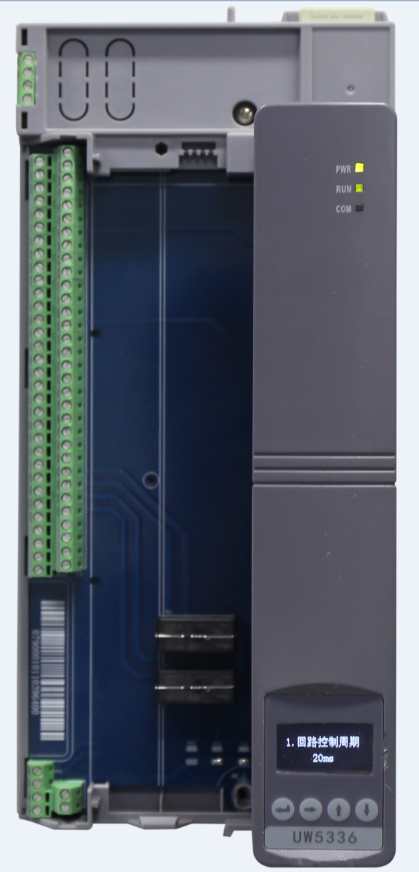

汽轮机DEH专用阀门伺服控制模件
产品型号:UW5336

UW5336是汽轮机DEH专用阀门伺服控制模件,其主要工作原理为接收主控模件输入的控制目标,结合阀位反馈,经过专用算法处理,输出信号驱动电液伺服系统,完成汽轮机阀门的伺服控制。

UW5336模件具有两路相互独立的LVDT通道,用于现场阀门行程反馈LVDT传感器。通道支持三线、四线及六线制LVDT传感器,同时也支持4~20mA LVDT变送器输入信号。


  • 系统自动识别模件类型,实现即插即用;
  • 采用嵌入式微处理器,提供了强大而稳定的数据运算处理能力,实现快速采样,高速运算,即时输出;
  • 配置数据永久保存,不受断电影响,输出可保持,保证在CPU复位时控制的连续性;
  • 2路LVDT直接输入或LVDT变送器的输入,支持两路完全平衡的伺服输出,并带两路阀位反馈信号的变送输出;
  • 2路模拟量输入,用于外部伺服阀位指令设定;
  • 8路数字量输入,用于汽机挂闸、OPC超速、阀位增减等信号的接入,信号与系统之间采用光电隔离,隔离电压达2000V;
  • 2路继电器输出,实时输出手自动状态;
  • 提供OLED显示屏及按键输入,实时显示实际给定与阀位反馈等,可通过按键或软件设置PID等控制参数;
  • 2路冗余CNet通讯接口,稳定可靠通讯;
  • 2路RS485,Modbus RTU从站,扩展支持第三方通讯。
